Beiträge von hobbywinzer

Hallo Max,

melde mich aus der Gruft . Habe gerade den dritten Abbrand laufen. Bei den ersten beiden Bränden hatte ich den Primärspalt von ca 12 mm, da ist der Kessel nur ganz schwer auf Temperatur gekommen... War dann auf ca 140 Grad AGT stabil, und hat schön ruhig vor sich hin gebrannt.

Heute habe ich den Primärspalt mit der Flex auf ca 18 mm erweitert (Länge ca 18,5cm). Sekundärspalt ca. 2 mm. Dann gings ab. Kessel ist losgedonnert, und hat gebrummt, dass mir Hören und Sehen vergangen ist. Habe dann den Lüfter auf -3 zurückgenommen, dann gings einigemassen. Flamme ist schön blau, aber genauso lang wie bei der 12 Loch von Friedrich.
Abgedeckt habe ich die Düse mit 4 Streifen vom Sven. Was hilft gegen das Brummen? Mal schauen.
Ansonsten heisst es jetzt wieder beobachten und neu einstellen

Achso, gebrannt habe ich Teile auf Etappen zwischen der großen Brennkammer und der vorderen Türe, Geht ganz gut.

Neue, dünnere Diffusorleisten und untere Stirnteile sind in Arbeit...

Viele Grüße aus dem Steigerwald
Norbert

Hallo zusammen,

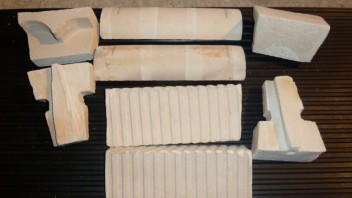

hier nun meine Keramikdüse:

Bereit zum Einbau:

Verwendet habe ich Witgert 922, eingebaut wird am Samstag, wenn nichts dazwischenkommt. Dann wird sich zeigen, ob alles passt, und ob der Ofen läuft.

Nach dem Einbau melde ich mich wieder....

Viele Grüße
Norbert

Hallo zusammen,

kann denn das Kondensat einfach so in den Abfluß, oder muss da was neutralisiert werden?

Gruß
Norbert

Hallo zusammen,

nochmal zum Thema Armierung, sind euch schon Einlaufteile bzw. Diffusorleisten im Kessel zerbrochen?

Bei der Schürze leuchtet mir die Armierung ja ein, aber bei den dicken Dingern? Vielleicht könnte man sich die Armierung in dem Bereich ja sparen?

Viele Grüße und schönen Sonntag noch
Norbert

Hallo zusammnen,

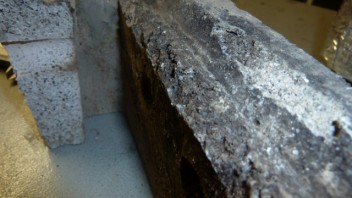

nach längerer Abstinenz mal wieder ein Lebenszeichen von mir. Na ja, nachdem ihr alle keine Probleme mit den Bildern habt, versuch ichs nochmal. Meine Originaldüse nach einer Saison Buche:

Ist in zwei Teile zerfallen, nachdem sie der12 Loch Düse von Friedrich weichen musste.

Ansonsten gibts nix neues. Er läuft und läuft und läuft......

Nach der Saison gibts ein Vergleichsbild von der 12 LochDüse.

Viele Grüße
Norbert

Ich gebs auf, hab auf meiner Seite eine Galerie mit den Kettenturbos und der kaputten Düse eingerichtet:

http://www.weinbau-heilmann.de/doku.php/heizung

Gruß
Norbert

Hallo zusammen,

am Donnerstag war der Nikolaus da und hat mir zwei Düsen zum Ausprobieren gebracht Danke schon mal dafür Friedrich. Eine Zwölfloch und eine 10+2 Loch. Da ich ja zuviel Primärluft habe, habe ich heute meine Originaldüse ausgebaut und die 10+2 mit dem kleineren Primärschlitz eingebaut. Gleichzeitig sind auch meine Ketten gekommen, und wurden im Zuge der Kesselreinigung gleich mit eingesetzt. Erst mal in den Wärmetauscherröhren. Holz rein und angefeuert.

Was konnte ich beobachten:
- Kesselstart wie vorher
- im Heizmodus hat der Kessel dann mal anständig gebrummt und mit der Rückschlagklappe geklappert
- Rest O2 wurde besser gehalten, bei Vollast zwischen 3% und 3,5%
- Turbulatoren noch zu schwach, AGT geht auf 180 Grad trotz gereinigtem Kessels
- gefühlt keine Leistungssteigerung (Puffer wurden annähernd gleich warm wie vor dem Tausch

Was beim Ausbau der alten Düse geschah, beim Herausheben mit der Hand, war nur mit Asche eingesetzt

Kettenturbos:

Friedrich meinte, ich solle die 12 Loch Düse einsetzen, aber ich beobachte jetzt erstmal die 10+2 und werde noch ne Lage Ketten in die WT-Röhren einhängen. Muss der Knecht Ruprecht halt heuer ohne Ketten die Kinder erschrecken :woohoo:

Viele Grüße aus dem Steigerwald
Norbert

edit: Da das mit dem Bilder hochladen nicht klappt, habe ich die Links auf meine Seite eingefügt....

Hallo zusammen,

am Donnerstag war der Nikolaus da und hat mir zwei Düsen zum Ausprobieren gebracht Danke schon mal dafür Friedrich. Eine Zwölfloch und eine 10+2 Loch. Da ich ja zuviel Primärluft habe, habe ich heute meine Originaldüse ausgebaut und die 10+2 mit dem kleineren Primärschlitz eingebaut. Gleichzeitig sind auch meine Ketten gekommen, und wurden im Zuge der Kesselreinigung gleich mit eingesetzt. Erst mal in den Wärmetauscherröhren. Holz rein und angefeuert.

Was konnte ich beobachten:
- Kesselstart wie vorher
- im Heizmodus hat der Kessel dann mal anständig gebrummt und mit der Rückschlagklappe geklappert
- Rest O2 wurde besser gehalten, bei Vollast zwischen 3% und 3,5%
- Turbulatoren noch zu schwach, AGT geht auf 180 Grad trotz gereinigtem Kessels
- gefühlt keine Leistungssteigerung (Puffer wurden annähernd gleich warm wie vor dem Tausch

Was beim Ausbau der alten Düse geschah, beim Herausheben mit der Hand, war nur mit Asche eingesetzt

Kettenturbos:

Friedrich meinte, ich solle die 12 Loch Düse einsetzen, aber ich beobachte jetzt erstmal die 10+2 und werde noch ne Lage Ketten in die WT-Röhren einhängen. Muss der Knecht Ruprecht halt heuer ohne Ketten die Kinder erschrecken :woohoo:

Viele Grüße aus dem Steigerwald
Norbert

Hallo Friedrich,

ja, die Blende hab ich ziemlich stramm eingestellt, so stramm, dass ich die mit zwei Fingern nicht bewegen kann, also die liegt satt an.
Die jetzigen Einstellungen:

145 Grad AGT max
Lüfter -1
min. 30% Lüfter.

Hab jetzt ein paar Abbrände mit dieser Einstellung gefahren, sieht gut aus. Weisser Aschebelag an den wasserführenden Brennkammerwänden, und gefühlt weniger Asche.

Hab allerdings den Kessel nur max. 3/4 voll gemacht, hat auch gereicht, um die Puffer zu füllen. Für volle Füllung werd ich die Blende wahrscheinlich nochmal abbauen, und den Primärschlitz bei 100% ein wenig abkleben, um das mal auszuprobieren....

Die Ketten (Turbulatoren) sind jetzt auch auf dem Weg, mal gespannt wann ich die bekomme.....

Hallo,
habe heute mal einen Abbrand mit -2 versucht:

- mit -2 vom Start weg kommt der Kessel nicht aus dem Knick.
- mit -2 bei "Vollast" wird der Rest-O2 noch kleiner
- gegen Ende ist -2 ok, die AGT sinkt merklich, die anderen Parameter bleiben auch gleich (Rest-O2, Kesseltemperatur)

Fazit: ich werde weiter beobachten, alternativ könnte ich noch auf -1 stellen, und die max. AGT ein wenig runterdrehen, damit entsprechend früher die Lüfterleistung reduziert wird, was meint ihr?

Gruß
Norbert

Hallo zusammen,

weil halt nichts so lange hält wie ein Provisorium, hab ich mich jetzt erst hinreissen lassen, meine zusammengefummelte Kulisse gegen die Kulisse von Sven auszutauschen. Hab dann zwei Abbrände halb voll mit Buche gemacht, und war sehr zufrieden, der eingestellte Rest-O2 wurde gut gehalten, Abgastemperatur war noch zu hoch (andere Geschichte). Und weils so gut gelaufen ist, hab ich heute mal einen Abbrand mit vollem Kessel gemacht. Die Profis wissen wahrscheinlich was kommt, genau die Luft hat nicht mehr gereicht, der Sauerstoff hat sich nach und nach gen null verabschiedet, und der Kessel hat ca. ne Stunde mit Null Restsauerstoff und volle Öffnung der Kulisse gebrannt. Danach gings langsam wieder aufwärts. Die Abgastemperatur war zu dieser Zeit immer so 180 bis 190 Grad, gemessen mit dem Schätzeisen von Vigas. Lüfter war zu der Zeit auf ca. 60%.
Eingestellte Werte: 5% O2 am LC, 155 Grad AGT max, Lüfter -1

Beim Einbau der Kulisse hab ich festgestellt, dass die Löcher für die Sekundärluft kleiner als die beiden Rohre sind. Was meint Ihr, die Kulisse anpassen, damit die Sekundärlöcher maximale Öffnung haben?
Oder die Kulisse so lassen wie sie ist, und ne geänderte Düse einbauen, die ne kleinere Primäröffnung hat?
Oder passt was an den Einstellungen generell nicht?

Fragen über Fragen....

Viele Grüße
Norbert

Zitat von friedrich

Hallo Norbert,

Das geht aber jetzt voran, - Glückwunsch zu Deiner Anlage.

Wir haben kürzlich den 2009 er Spätburgunder (Häckerschoppen) getestet - war sehr gut;

Wenn ich mal in Deine Gegend komme, dann melde ich mich bei Dir.
(kannst mir mal bei Gelegenheit Deine Tel.-Nummer zumailen)

Bin gespannt, wie Du nun den Kessel weiter umbaust; (Kulisse oder zweites Gebläse....)
Falls Du "Kulisse" machst, dann habe ich vielleicht etwas für Dich.
Einfacher wirds mit zwei Gebläsen...-meine Meinung;

mfg friedrich

Alles anzeigen

Hallo Friedrich,

da möchte ich doch nochmal drauf zurückkommen.... was hättest du denn da gemeint?

Gruß
Norbert

Zum Thema Verzug des Bodens, habt ihr die Mineralwolle und die Schamottsteine auf dem Boden des Kessels noch drin? Wenn ja, muss ich da wirklich aufpassen, und evtl. die originalen Schamottsteine wieder reinlegen.....

Gruß
Norbert

Umbau Frischwasserversorgung:

Nachdem ich festgestellt habe, dass die Warmwasserversorgung mit 3/4 Zoll zu wenig Durchfluss hatte, hab ich mich jetzt aufgerappelt, und die Kalt- und Warmwasserseite auf 1" umgebaut. Dabei hab ich mir den Sensor für die Frischwasserregelung FWR21 von der Technischen Alternative zerschossen. Im Sensor ist eine kleine Membrane, die sich wohl durch die Druckstösse beim Öffnen der Leitungen verabschiedet hat. Ansonsten war der Umbau ein voller Erfolg. Jetzt passt die Menge am Wasserhahn wieder B)

Also Leute, aufpassen, wen ihr diesen Sensor verwendet. Die Leitungen nach Einbau gaaanz langsam öffnen, sonst könnte euch das gleiche passieren....

Viele Grüße
Norbert

Hallo Leute,

jetzt gibts mal Fotos von der neuen Brennkammer vom Sven. Habe mir von ihm an der Seite noch je vier Haken anschweissen lassen, damit ich da mal ein paar Ketten einhängen kann, so ich die denn mal von meinem Bekannten bekomme.... Zusätzlich hat er die Halter für einen Brennkammerdeckel angebracht.

Ach ja Sven, die Kammer geht gerade so rein, im Originalzustand der unteren Türen, passt subber, wie mir Franken sagen

Ach so, die Yton-Platte habe ich einfach mal so reingestellt, damit das Loch da vorne nicht gar so groß ist.

Die Brennkammer hab ich mit Vermiculite Platten ausgekleidet, die hab ich bei einem Ofenbauer um die Ecke gekauft, mal schauen, wie lange die halten, eine Platte in Reserve hab ich noch (3 cm stark).

Ergebnis: Der Kessel heizt schneller hoch, und bleibt dann bei ca. 7% O2 ziemlich stabil, hab aber erst zwei Abbrände gemacht, seit dem Einbau. Mal schaun, wie es sich entwickelt.

Hallo zusammen,

danke für die vielen Tipps. Mal schauen, wie und ob ich die alle eingebaut bekomme. Mein "Problem" ist, dass ich überhaupt nicht aus der Programmierung komme (gelernter Kaufmann), und das ganze eigentlich nur mal als Versucherl gemacht habe, ob ich sowas auch hinbekomme. Da werd ich mich wohl noch ein bisserl mit C/C++ beschäftigen müssen, damit da auch ein sauberes Programm rauskommt.

Zum Thema Sicherheit: Dafür hatte ich eigentlich den Constrain eingebaut, und als Maximalwert die maximale Vorlauftemperatur (im Beispiel auf 40 Grad) hergenommen. D.h. sollte ein Sensor ausfallen bzw. nicht gelesen werden, so liefert er den Wert von 85 Grad. Sollten bei den relevanten Sensoren (Aussentemperatur bzw. aktuelle Vorlauftemperatur) Werte von 85 Grad ankommen, wird im Falle AT = 85 Grad sowieso eine absolut niedrige Vorlauftemperatur errechnet, was zur Folge hat, dass der Mischer zufährt, ebenso bei der gemessenen Vorlauftemperatur.

Bin ich hier auf dem Holzweg, oder was sollte zusätzlich noch berücksichtigt werden? Ich hatte noch ins Auge gefasst, ein Anlegetemperaturfühler am VL-Heizkreis zu installieren, der im Falle eines Falles den Mischer unabhängig von der Arduinosteuerung zufährt, hab das aber noch nicht gemacht.

Gruß
Norbert

Hallo,
ich habe Angst, dass das zu unübersichtlich wird. Ich hab die Datei mal auf meiner Seite hochgeladen.

KLICK

Wer möchte, kann die sich hier runterladen. Für Vorschläge und Verbesserungen bin ich natürlich jederzeit offen.
Vielleicht kann der eine oder andere was damit anfangen.

Viele Grüße
Norbert

Hallo zusammen,
jetzt möchte ich dem Forum auch mal was zurückgeben. Habe mir eine Arduino-Mischersteuerung mit Ethernetanschluß und LCD gebastelt, am Arduino hängen eine Relaiskarte für die Mischerschaltung und das Ethernet-Shield.

Es werden 9 Temperatursensoren Dallas DS18S20 ausgelesen und verglichen. Es kann eine maximale/minimale Vorlauftemperatur bei einer definierten Min-/Max Aussentemperatur eingegeben werden.

Als Sicherheit ist ein Vergleich der Ist-temperatur mit der o.g. min/max. Solltemperatur eingebaut.

Um ein wildes hin- und hersteuern zu vermeiden, ist ein Vergleich der Vorlauftemperatur mit dem Wert aus dem letzten Durchlauf eingebaut.

Weiters ist die Steuerung von zwei Pumpen zum Umpumpen von einer Solaranlage in den Puffer 1 und 2 geplant und in der derzeitigen Version auskommentiert und vorr. auch noch nicht funktionsfähig bzw. stimmig. Wird aber demnächst angegangen und getestet.

Erstellt wurde das ganze auf Version 0.22 unter Lubuntu 11.10. Das war die einzige Version, mit der ich alles lauffähig hinbekommen habe, speziell mit der Library von http://www.bastelitis.de.

Das mal in Kürze, ihr könnt das verwenden, wenn ihr wollt, ohne Gewähr meinerseits für irgendwas.

Freut mich, wenn ich weiterhelfen kann,

viele Grüße
Norbert

Ich bekomm die Datei nicht hochgeladen, mal den Chef fragen....

Hallo Max,

darum habe ich zum rantasten erstmal meine Mischerregelung mit dem Arduino realisiert, und ich muß sagen, die läuft schon die ganze Heizperiode durch (bisher hat sich der Arduino einmal aufgehängt, war mit drücken der Resettaste erledigt). Mal schauen, wie meine ganzen Komponenten jetzt zusammenspielen (Solaranlage, Wärmepumpe, HVS 25E, Mischer), bzw. was mich die nächste Zeit noch nervt. Im Moment haben alle Komponenten ihre eigenen Regelungen, und das macht es meines Erachtens auch ein bisserl sicherer als mit einer zentralen Regelung....
Ich versuch erstmal, die einzelnen Komponenten aufeinander abzustimmen, und erst wenn dann nichts mehr geht, seh ich mal weiter, ob sich was mit dem Arduino erledigen lässt. Wie gesagt, im Moment nur Mischersteuerung aussentemperaturgeführt und ne rudimentäre Webseite über die Temperaturen der Pufferspeicher, Vorlauf, Rücklauf etc.

Gruß
Norbert

Zitat von hammax

Hallo Norbert,
ich habe von Sven auch eine Kulisse bekommen.
Mit der versuche ich mal eine andere Lagerungsvariante. Nicht mehr der Belimo ist das Lager,
sondern der Kessel trägt die Lagerstelle - oben auf dem Absatz ist ja genügend Platz.
Dann kann man das Kulissenblech auch suber einstellen und die Gängigkeit prüfen.
Den Belimo hätte ich ganz gern weg von der heissen Stelle am Kessel,
zumal bei mir die orange Frontabdeckung dauerhaft entfernt bleibt.
Noch ein Fernziel ist die einfachere Anbindung des Lüfterfrontblechs, Scharnier und Riegel.
Auch schwebt mir eine verstellbare Zusatzblende über der PrimLuftöffnung der Kulisse vor.
Die würde ich beim Anheizen oder zum Trimmen etwas schließen, damit mehr SecLuft in die Düse kommt.

mfG Max

Alles anzeigen

Hallo Max,

das auf- und zuschrauben der Blechschräubchen nervt mich auch. Zumal eines von Anfang an ausgenudelt war, praktisch ab Werk vermurkst, aber was solls. Ich hab mir mal überlegt, vielleicht da noch nen Rahmen reinzuschweißen, damit das Lüfterblech eine satte Auflage hat, im Rahmen könnte man dann Gewinde (z.B. M5) reinschneiden, und vernünftige Schrauben zum Anziehen verwenden, damit das Gefummel mit den Blechschrauben ein Ende hat. Aber ne Lösung zum ausklappen (ähnlich der oberen und unteren Türe hätte natürlich auch was, mal schauen, wie oft ich den Deckel noch abschrauben muss

Gruß
Norbert
